PEGAS GONDA 300x320 GH-LR PÁSOVÁ PILA NA KOV (400V)
DOPRAVA ZDARMA
Popis produktu
Pásová pila na kov PEGAS GONDA 300x320 GH-LR

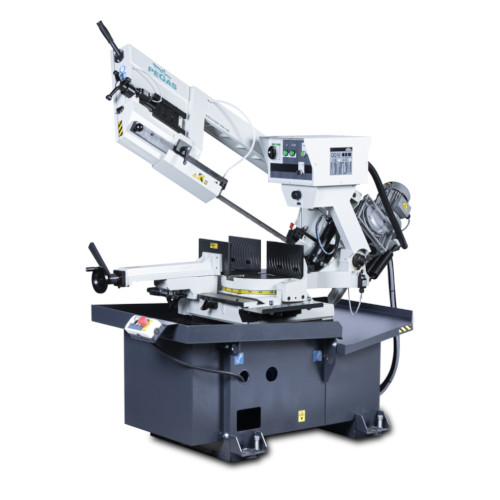

Ilustrativní foto: Pásová pila na kov PEGAS GONDA 300x320 GH-LR
1. Popis:
Gravitační pásová pila. Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, rychlost regulována hydraulickým válcem.
Pila je určena pro dělení materiálu v kolmých i úhlových řezech, úhlové řezy plynule nastavitelné od 0 do +60 stupňů vpravo a od 0 do - 45 stupňů vlevo.
Pracovní pohyb ramene zajištěn vlastní hmotnosti ramene, pozice ramene je definována hydraulickým válcem. Škrtící ventil pro regulaci rychlosti řezného posuvu. Po dokončení řezu v dolní poloze se pohyb pilového pásu automaticky vypne. Zdvihnutí ramene provádí obsluha manuálně. Manuální upnutí a uvolnění materiálu. Obsluha manuálně zakládá, posouvá a odebírá materiál.
Nalézá uplatnění v kusové a malosériové výrobě a vzhledem ke své robustní konstrukci umožňuje dělení široké škály profilů i tyčí plného průřezu.
- Pila je konstrukčně řešena tak, aby odpovídala standartnímu namáhání ve výrobních podmínkách. Veškeré nosné části pily jsou řešeny jako odlitky z litiny z důvodů pevnosti, tlumení vibrací a rázů.
- Rameno pily je vyrobeno z litiny a navrženo tak, aby byla zajištěna potřebná síla a přesnost řezání. Rameno skloněno o 25°, což zvyšuje životnost pásu.
- Dolní pracovní poloha ramene ovládána vačkou a mikrospínačem. Po dosažení dolní koncové polohy se rameno automaticky zastaví. Rameno pily zvedá obsluha manuálně.
- Svěrák je vyroben z litiny. Čelisti zajišťují bezpečné upnutí materiálu.
- Manuálně ovládaný svěrák uložen v seřiditelné rybinové drážce.
- Pohyb čelisti je manuální pomocí robustního trapézového šroubu. Zrychlené nastavení čelisti je pomocí páky, pružiny a trapézové půlmatice.
- Těleso svěráku se posouvá vlevo-vpravo podle směru nastavení úhlového řezu, fixace pomocí kličky.
- Provedení točny z litiny. Otočný stůl dodává veliký prostor pro podepření materiálu a jeho precizní upnutí.
- Manuální natáčení pily pro úhlové řezy, aretace pomocí kličky. Otočný stůl má vždy po 15 stupních autoaretaci (ulička s pružinou).
- Obecné úhly nastaveny pomocí noniusu.
- Vedení pásu ve vodítkách s destičkami a naváděcími ložisky a po litinových kladkách.
- Pila má na straně pohonu vodítko uložené na pevném nosníku. Na straně napínání je vodítko uloženo na posuvném nosníku.
- Nosník posuvného vodítka pásu manuálně nastavitelný, manuální fixace nosníku.
- Nosník vodítka se pohybuje v kluzném vedení.
- Pilový pás je chráněn krytem, který chrání obsluhu před odpadávajícími pilinami a chladicí emulzí.
- Mechanické napínání pilového pásu.
- Automatická indikace správného napnutí pilového pásu.
- Pasivně poháněný čistící kartáč pilového pásu pro dokonalé očištění a funkci pilového pásu.
- Pohon pilového pásu prostřednictvím šnekové převodovky s trvalou olejovou náplní. Třífázový motor s dvojitým vinutím, 2 řezné rychlosti. Tepelná ochrana motoru.
- Chladící systém na řeznou emulzi s rozvodem kapaliny do vodítek pilového pásu.
- Podstavec se zásobníkem na třísky.
- Mikrsopínač napnutí pilového pásu a otevření krytu kladek.
- Ovládání 24 V.

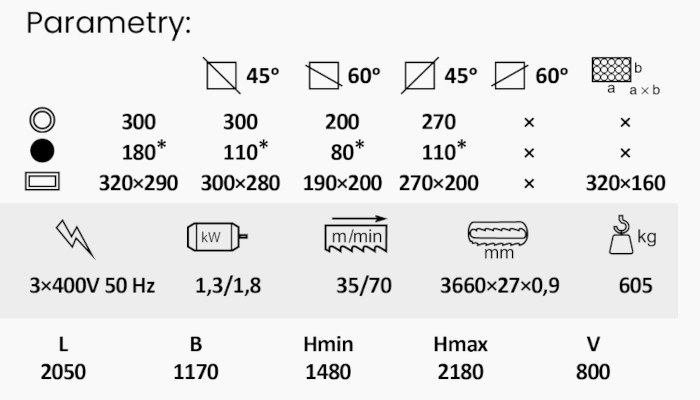

2. Technické parametry:
| Provedení: | Manuální |
| Výkon motoru: | 1,3/1,8 kW |
| Počet rychlostí: | 2 |
| Řezná rychlost: | 35/70 m/min. |
| Úhlování: | 0° - 60° |
Prořez 0° průměr  |
300 mm |
Prořez 0° průměr  |
180 mm |
Prořez 0°  |
320x290 mm |
| Prořez 45° průměr |
300 mm |
| Prořez 45° průměr |
110 mm |
| Prořez 45° |
300x280 mm |
| Prořez 60° průměr |
200 mm |
| Prořez 60° průměr |
80 mm |
| Prořez 60° |
190x200 mm |
| Rozměr pilového pásu: | 3660x27x0,9 mm |
3. Rozměry a váha:
| Délka: | 2050 mm |
| Šířka: | 1170 mm |
| Výška: | 1480 mm |
| Hmotnost: | 605 kg |
4. Standardní výbava:
- Stavitelný doraz.
- Pilový pás.
- Sada nářadí pro běžnou údržbu stroje.
- Návod k obsluze v elektronické podobě na CD.
5. Volitelná výbava:
- SVěrák za řezem - manuální upnutí materiálu.
- Mechanické horní upínanání na hlavním svěráku
- Halogenová svítilna pro osvětlení pracovnho prostoru
- Bezodpadní mazací systém, nahrazuje chlazení emulzí, vhorný pro řez profilů a neželezných kovů, nutný přívod stlačeného vzduchu.
| Produkt: | Pásová pila na kov | ||
| Napětí: | 400 V | ||
| Výrobce: | PEGAS GONDA | ||
