KNUTH TURNADO 280/1500 V SOUSTRUH NA KOV

Popis produktu

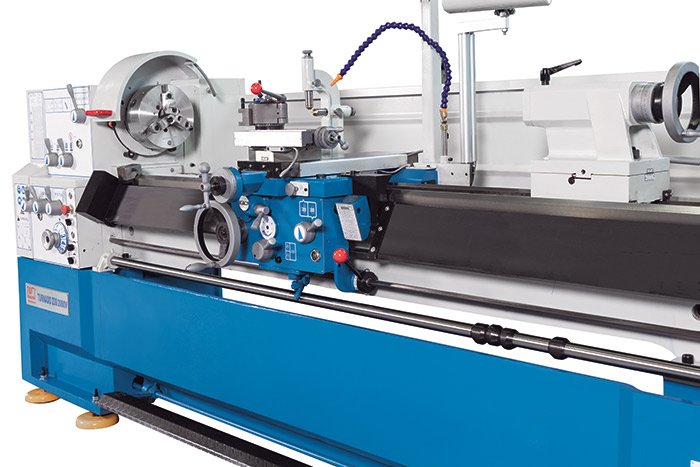

Ilustrační foto: Soustruh KNUTH TURNADO 280/1500 V

Soustruhy řady Turnado se vyznačují robustní konstrukcí, výkonným motorem a všestranností. Již více než 20 let patří mezi osvědčené bestsellery našich konvenčních soustruhů. Modely V jsou navíc vybaveny rozšířeným, plynule regulovatelným rozsahem otáček. V kombinaci s ukazatelem polohy a integrovanou funkcí konstantní řezné rychlosti dosahují při čelním soustružení vynikající kvality povrchu. Kvalitní systém rychloupínacího držáku nožů také šetří neproduktivní čas a náklady.

• Plynule nastavitelný rozsah otáček
• Klasický design se stabilní konstrukcí = dlouhá životnost
• Jednodílné plné lité lože pro lepší stabilitu
• Indikátor polohy ve 3 osách s mnoha funkcemi obrábění
• Nastavitelné délkové dorazy pro automatické vypnutí posuvu
• Rozsáhlé standardní vybavení

• Univerzální soustruhy řady Turnado V jsou našimi osvědčenými bestsellery, které se vyznačují příznivou cenou a trvalou hodnotou

Lože stroje

• Těžké, silně žebrované lože stroje, stabilní vřeteník a masivní, jednodílný litinový podstavec se silnou stěnou tvoří osvědčený základ stroje pro efektivní a přesné obrábění
• Vyjímatelný můstek umožňuje obrábění krátkých obrobků s extra velkým průměrem
• Široké prizmatické vodicí dráhy jsou kalené a broušené pro trvalou přesnost

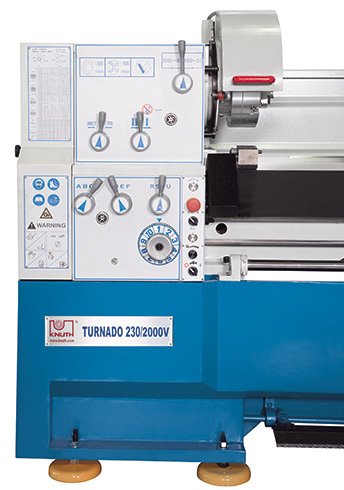

Vřeteník / převodovka posuvu

• Výkonný motor s moderním frekvenčním měničem a dvoustupňová převodovka hlavního vřetena zajišťují vysoký točivý moment v celém rozsahu plynule regulovatelných otáček
• Zvýšené maximální otáčky vřetena jsou pro řadu Turnado 230 V charakteristické a rozšiřují její aplikační rozsah
• Všechna ozubená kola a hřídele jsou kalené a broušené a pracují v uzavřené olejové lázni
• Velký otvor vřetena umožňuje krátké upnutí hřídelí a trubek s větším průměrem
• Vysoce kvalitní ložiska vřetena jsou z hlediska konstrukce, tuhosti a předpětí navržena pro přesnost při vysokém radiálním a axiálním zatížení a pro dlouhou životnost
• Standardní součástí strojů je tříčelisťové otočné sklíčidlo s tvrdými otočnými čelistmi, čtyřčelisťová upínací deska a upínací kotouč o velkém průměru
• Přehledný ovládací panel umožňuje rychlé seznámení a intuitivní práci
• Podávací ústrojí nabízí různá stoupání závitů pro metrické závity a závity Withworth

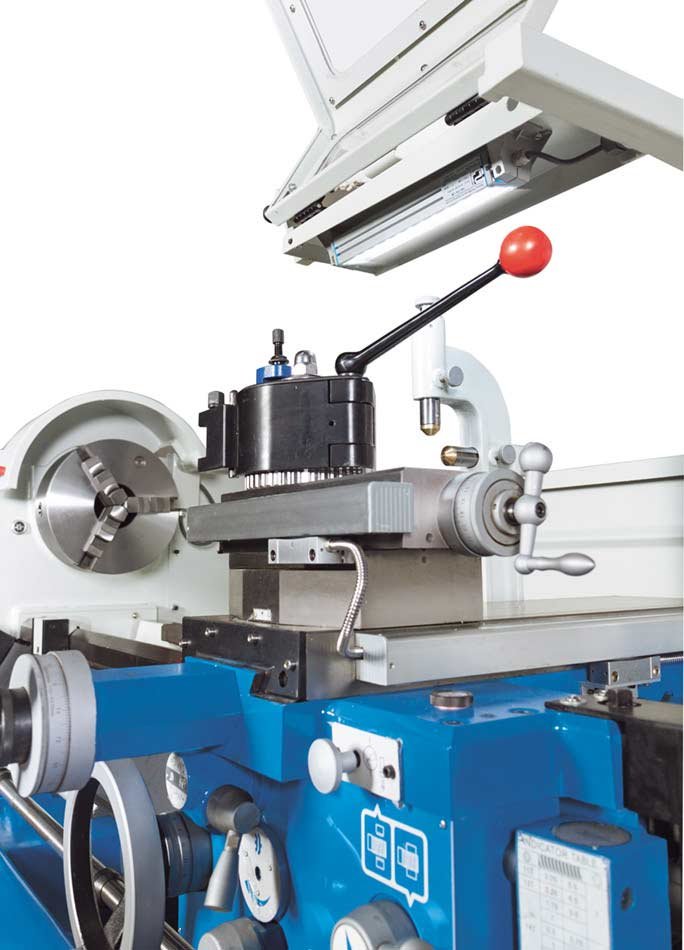

Suport

• Velmi široká konstrukce suportu snadno absorbuje i vysoké obráběcí síly
• Ovládací páčky pro spínání posuvu a pojistné matice automaticky blokují a spolehlivě vypínají při chybné obsluze
• Dorazové vřeteno se čtyřmi nastavitelnými vačkami slouží k automatickému vypnutí podélného posuvu
• To zjednodušuje opakované obráběcí operace s různými polohami v ose Z: stačí v požadovaném pořadí přednastavit požadované polohy
• K přesnému omezení dráhy posuvu lze použít mikrometrový doraz lůžka
• Kluzná spojka automatického posuvu je umístěna centrálně na uzavírací skříňce a je snadno nastavitelná
• Měřidlo závitu na suportu umožňuje spolehlivě určit stoupání závitu v případě přerušeného procesu řezání závitu a usnadňuje také obrábění více závitů
• Horní suport je výkyvný s velkou, snadno čitelnou stupnicí
• Velký výkyvný ochranný kryt na suportu chrání obsluhu a udržuje pracovní prostor čistý
• Centrální mazání na suportu dodává mazivo do všech podávacích drah a zjednodušuje údržbu stroje

Koník

• Pinola koníka má odolnou a snadno čitelnou stupnici
• Dlouhý zdvih pinoly umožňuje provádět i náročné vrtací a středicí práce
• Koník je bočně nastavitelný mezi středy pro obrábění kuželových hřídelí

Příslušenství

• Standardní pedál nožní brzdy je nejen praktický, ale také bezpečnostní prvek
• Velká a robustní zástěna v zadní části stroje zajišťuje čistotu okolí stroje
• Jasné LED světlo je integrováno v krytu suportu a optimálně osvětluje pracovní prostor
• Součástí standardního vybavení řady jej multifunkční systém rychlovýměnných držáků nástrojů se 4 vyměnitelnými kazetami
• Ke standardnímu příslušenství patří také pevná a pojízdná stabilní luneta, která je nepostradatelná pro dlouhé obrobky
• Soustruh Turnado je standardně vybaven nejnovější generací našich ukazatelů polohy.Vyšší přesnost práce, nižší chybovost a vyšší spolehlivost výroby se vyplatí
• Rozsah funkcí ukazatele polohy X.Pos je rozšířen o snadno programovatelnou doplňkovou funkci „V-konstanta“
• Během čelního obrábění se otáčky vřetena automaticky přizpůsobují měnícímu se průměru obrobku, což umožňuje dosáhnout kvality povrchu srovnatelnou s CNC soustruhy
• Výbavu doplňuje systém chladicí kapaliny a rozmanité pracovní nástroje

ŘÍZENÍ:

3osý indikátor polohy X.pos 3.2 VC

• Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
• Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
• Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
• Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

• Rozlišení 0,005 mm
• Řízení vřetena VYP/ZAP
• Rozměrové jednotky s přepočtem palcových/metrických hodnot
• Nastavení / reset aktuální polohy
• Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
• Zobrazení poloměru/průměru
• Souhrnné zapojení os Z1/Z2
• Funkce kalkulačky

Rozšířené funkce

• Zachování polohy osy při vypnuté indikaci
• Vzorový výpočet roztečné kružnice
• Přepínání poloměru/průměru
• Referenční funkce pro měření nástrojů
• Obrábění kulových ploch

Konstantní řezná rychlost

• Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru

TECHNICKÉ PARAMETRY:

Pracovní prostor

• Vzdálenost mezi hroty 1428 mm

• Výška hrotů 280 mm
• Oběžný průměr stroje nad ložem 560 mm

• Oběžný průměr stroje nad suportem 355 mm
• Oběžný průměr nad můstkem 785 mm
• Délka můstku 170 mm
• Šířka lože 350 mm

Dráha pojezdu

• Dráha pojezdu - osa X 316 mm

• Dráha pojezdu - osa Z 130 mm
• Rozsah naklápění horních sání ± 52°

Hlavní vřeteno

• Otáčky vřetena, nízké 25-200 ot/min
• Otáčky vřetena, vysoké 200-1600 ot/min
• Vrtání vřetena 80 mm

• Upnutí vřetena Camlock D1-8

• Kužel vřetena MK7


Posuv

• Posuv - osa X 0,02 - 0,573 mm/ot.
• Posuv - osa Z 0,059 - 1,646 mm/ot.

Řezání závitů

• Řezání závitů, metrické 0,2-14 mm

• Řezání závitů, withworth 2-112 TPI
• Řezání závitů, diametrální 4-112 DP
• Řezání závitů, modulové 0,1-7 mm

Koník

• Průměr pinoly koníku 75 mm

• Kužel koníku MK5

• Zdvih pinoly koníku 180 mm
• Příčné nastavení koníku ± 12 mm

Výkony pohonů

• Výkon motoru hlavního pohonu 7,5 kW

• Napájecí napětí 400 V

Rozměry a hmotnost

• Rozměry 2840 x 1150 x 1460 mm
• Hmotnost 2370 kg

STANDARDNÍ VÝBAVA:

• 3osý indikátor polohy X.pos 3.2 VC

• Rychlovýměnný držák nožů WC

• Rychlovýměnný držák nožů WCD 32150

• Dorazové vřeteno

• 3čelisťové sklíčidlo Ø 315 mm

• Upínací deska 4-B Ø 350 mm

• Upínací lícní deska Ø 450 mm

• Pohyblivá a pevná luneta

• Systém chlazení chladicí kapalinou

• Podélný doraz s mikrometrovým nastavením

• Závitové hodinky

• Redukční pouzdro

• Pevný hrot (středicí hrot)

• Ochranný štít suportu

• Ochrana sklíčidla

• Nožní brzda

• Stěna chránící proti stříkající kapalině

• LED pracovní světlo

• Nástroje obsluhy

• Provozní návod
