KNUTH TURNADO 230/1500 PRO SOUSTRUH NA KOV

Popis produktu

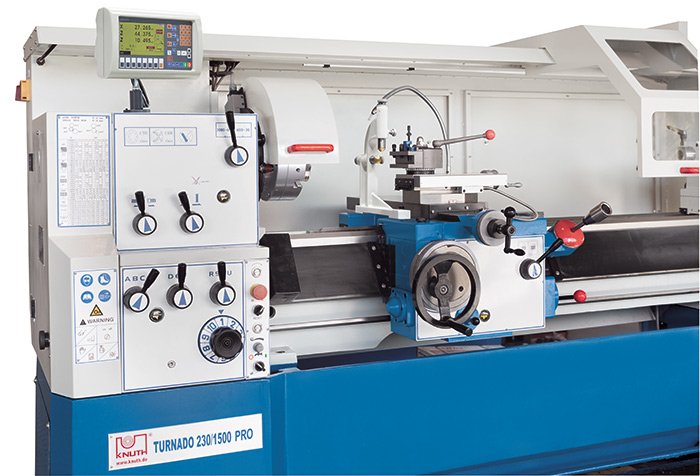

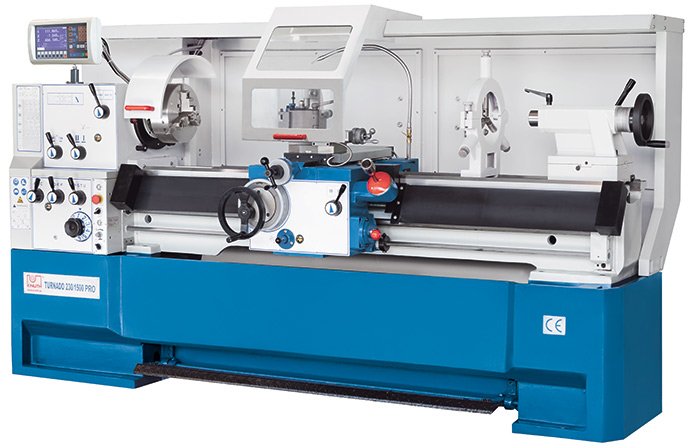

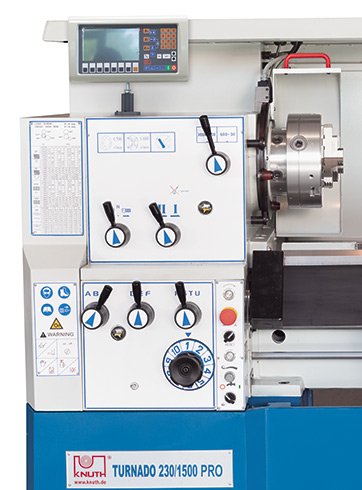

Ilustrační foto: Soustruh KNUTH TURNADO 230/1500 PRO

Stroje řady Turnado PRO jsou moderní verzí klasického soustruhu. Modely PRO jsou nejnovější generací našich univerzálních soustruhů, které se osvědčují již 20 let. Díky konstantní řezné rychlosti, rychloposuvům a rozšířenému rozsahu otáček řízenému invertorem poskytují tyto modely vysoce výkonné obrábění, vynikající kvalitu povrchu a časovou efektivitu. Jsou snadno rozpoznatelné podle nového ergonomického designu obložení, který spojuje všechny funkce do jednoho celkového konceptu.

• plynule regulovatelný rozsah otáček

• suport s motorem pro rychloposuv

• bohaté standardní příslušenství

• konstantní řezná rychlost

• S novým suportem, rychloposuvem a moderním ergonomickým krytem stroje pokračuje série PRO soustruhů Turnado ve své úspěšné tradici

• Těžké, silně žebrované lože stroje, stabilní vřeteník a masivní, jednodílný litinový podstavec tvoří osvědčený základ stroje

• Vyjímatelný můstek umožňuje obrábění krátkých obrobků s velkým průměrem

• Předloha a moderní elektronická regulační technika silného pohonu hlavního vřetena zajišťují vysoký točivý moment a široké spektrum počtu otáček

• Vysoce přesné, předpjaté uložení vřetena zaručuje vynikající oběh a vysokou nosnost

• Všechna vedení jsou samozřejmě nastavitelná

• Ozubená kola, převodové hřídele a dráhy pro vedení lože jsou kaleny a vybroušeny pro tichý chod a dlouhou životnost

• Suportová skříň běží v olejové lázni, je bezúdržbová a spolehlivá

• Centrální mazání v suportu dodává mazivo do vodicích drah a zjednodušuje údržbu stroje

• Doraz s jemným mikrometrovým nastavením zaručuje přesnost při opakování v ose Z

• Pro soustružení kužele může být koník nastavován ze strany

• Obsáhlé funkce jednotky zobrazení polohy X.Pos byly doplněny digitálním zobrazením otáček a snadno programovatelnými dodatečnými funkcemi

• V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože zaručuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích

ŘÍZENÍ:

3osý indikátor polohy X.pos 3.2 VC

• Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost

• Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn

• Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel

• Optické stupnice: rozlišení 5 ?m (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

• Rozlišení 0,005 mm

• Řízení vřetena VYP/ZAP

• Rozměrové jednotky s přepočtem palcových/metrických hodnot

• Nastavení / reset aktuální polohy

• Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ

• Zobrazení poloměru/průměru

• Souhrnné zapojení os Z1/Z2

• Funkce kalkulačky

Rozšířené funkce

• Zachování polohy osy při vypnuté indikaci

• Vzorový výpočet roztečné kružnice

• Přepínání poloměru/průměru

• Referenční funkce pro měření nástrojů

• Obrábění kulových ploch

Konstantní řezná rychlost

• Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru

TECHNICKÉ PARAMETRY:

Pracovní prostor

• Vzdálenost mezi hroty 1500 mm


• Výška hrotů 230 mm

• Oběžný průměr stroje nad ložem 460 mm


• Oběžný průměr stroje nad suportem 224 mm

• Oběžný průměr nad můstkem 690 mm

• Délka můstku 155 mm

• Šířka lože 300 mm

Dráha pojezdu

• Dráha pojezdu - osa X 285 mm


• Dráha pojezdu - osa Z 128 mm

• Rozsah naklápění horních sání ± 52°

Hlavní vřeteno

• Otáčky vřetena, nízké 30-600 ot/min

• Otáčky vřetena, vysoké 600-3000 ot/min

• Vrtání vřetena 58 mm


• Upnutí vřetena Camlock D1-6


• Kužel vřetena MK6


Posuv

• Posuv - osa X 0,025 - 1,384 mm/ot.

• Posuv - osa Z 0,055 - 3,061 mm/ot.

Řezání závitů

• Řezání závitů, metrické 0,1-14 mm


• Řezání závitů, withworth 2-112 TPI

• Řezání závitů, diametrální 4-112 DP

• Řezání závitů, modulové 0,1-7 mm

Koník

• Průměr pinoly koníku 60 mm


• Kužel koníku MK4


• Zdvih pinoly koníku 120 mm

• Příčné nastavení koníku ± 13 mm

Výkony pohonů

• Výkon motoru hlavního pohonu 7,5 kW


• Napájecí napětí 400 V

Rozměry a hmotnost

• Rozměry 2750 x 1080 x 1570 mm

• Hmotnost 1970 kg

STANDARDNÍ VÝBAVA:

• 3osý indikátor polohy X.pos 3.2 VC

• Hlava rychloupínacího držáku nožů WB

• Rychloupínací držák nožů WBD 25120

• Rychloposuv pro osu X a Z

• Tříčelisťové sklíčidlo Ø 250 mm

• Čtyřčelisťová lícní deska Ø 300 mm

• Upínací kruhová deska Ø 350 mm

• Pohyblivá a pevná luneta

• Systém chlazení chladicí kapalinou

• Podélný doraz s mikrometrovým nastavením

• Závitové hodinky

• Redukční pouzdro

• Pevný hrot (středicí hrot)

• Nastavitelný kryt pro pracovní prostor

• Ochrana sklíčidla

• Nožní brzda

• Stěna chránící proti stříkající kapalině

• LED pracovní světlo

• Nástroje obsluhy

• Provozní návod
